孔板流量計是試驗數據多、使用經驗豐富、標準化程度高的流量計量手段。因其結構簡單、制造成本低、研究充分、性能穩定、使用壽命長、已標準化，得到廣泛的應用。氣田單井流量計量、集氣站外輸計量以及與西北管道分公司進行的天然氣貿易交接計量，目前均是采用標準孔板進行計量。這里根據孔板流量計在天然氣計量中的實際應用情況，談?wù)動绊懣装辶髁坑嬘嬃空_的因素及解決辦法，不妥之處敬請專家和同行指正。

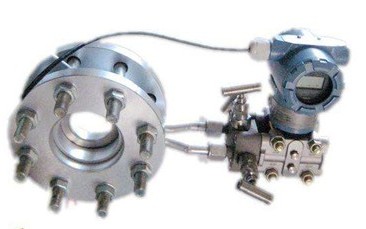

孔板流量計由節流裝置、一定長度的直管段、引壓管、差壓變送器、壓力變送器、溫度變送器和流量計算機組成。影響計量精度的因素主要有以下幾個方面：
1、節流裝置本身產生的誤差
如設計計算時偏離實際常用流量，偏離實際流體特性。孔板加工時由于各種原因?qū)е氯肟谥苯卿J利度不夠、孔板厚度誤差、節流件附件產生臺階、偏心、孔板上游端面水平度、孔板的圓度等影響其精度。
孔板使用一段時間后，發生彎曲變形、上游測量管沉積臟物、上游端面沉積臟物、孔板入口直角邊緣變鈍，破損等也會影響計量精度。
對此，我們盡量縮小流量覆蓋范圍，使孔板盡可能工作在常用流量狀態；委托具備相應資質、技術力量雄厚、經驗豐富、加工材料質量可靠的單位盡可能提高精度減少誤差。在平時運行中，定期對孔板進行檢查、清洗，以減小對孔板流量計的沖蝕和污物堆積。
2、孔板閥產生的誤差
流量計的節流孔板安裝在孔板閥當中，由于存在泄漏，會產生不同程度的誤差。因此在日常工作中我們加強孔板閥的維護保養，定期對孔板閥進行全面清洗，使孔板閥工作狀態。
3、安裝引起的誤差
計量裝置安裝中造成的節流件不同軸度、取壓位置、焊接、焊縫突出、取壓孔堵塞等造成的安裝誤差是普遍性的。因此，在施工期間應嚴格按SY／T6143-2004標準要求安裝流量計量系統，減少安裝誤差。
4、直管段引起的誤差
孔板前后的直管段，其長度和管道內壁的粗糙度，平直度、圓度等必須符合SY/T6143-2004標準要求；同時管道投入使用后，由于污物沉積和長期沖刷、腐蝕會產生計量誤差，因此要定期對直管段清洗和測量。
5、現場儀表產生的誤差
儀表精度、回差、線性度、量程等不可避免地會產生計量誤差，另外由于現場工作條件惡劣，儀表會產生零漂和溫漂。這就要求選用性能可靠、精度高、穩定性好的現場儀表。我公司目前選用了性價比相對較高差壓變送器作為現場一次儀表，經多年實際觀察，性能穩定可靠。
6、工藝狀況引起的誤差
穩定的工藝狀況有利于計量精度的提高，工藝狀況波動大難免會引起較大計量誤差。為了適應下游用氣峰谷差大、用氣量隨季節變化大的現實情況，我們根據用氣量變化及時更換孔板流量計、調整變送器量程以減少誤差。
7、天然氣氣質引起的誤差
當天然氣組分波動較大時，會引起較大誤差。根據相關數據分析，甲烷體積含量變化1％，會使計量值變化0．3％左右。經歷年多次取樣分析，澀北氣田天然氣中甲烷含量都在99％以上，組分非常穩定。
8、計量裝置附件引起的計量誤差
引壓管根部閥、排污閥及連接部分以及差壓變送器三閥組的泄漏等都會不同程度地引起計量誤差。為了減少此類誤差，應加強管理，提高人員素質。在使用過程中，操作人員應做好系統的檢修、維護、保養工作，延長其使用壽命，減小計量誤差。
